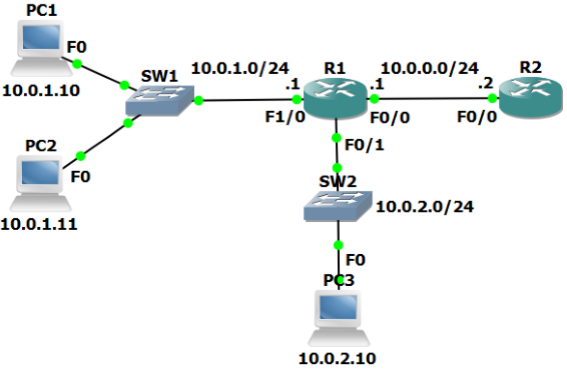

  28-1 ACL Configuration – Lab Exercise Scenario ini saya ambil dari sebuah buku Cisco CCNA Lab Guide 200 – 301 yang disusun oleh Neil Anderson. “Neil is an excellent instructor and course developer and has the ability to pick up almost any subject no matter how complex. He has taught all over the world and always gets superb evaluations. I would recommend Neil without hesitation”, – Dan Pegler, Cisco. Buku ini dapat diakses melalui www.flackbox.com secara gratis. Berikut adalah scenarionya: In this lab you will configure standard and extended Access Control Lists. The routers and PCs have been configured with their network addressing settings, and R2 has a static route for the internal 10.0.1.0/24 and 10.0.2.0/24 networks. Lab Topology Numbered Standard ACL 1) Verify that all PCs have connectivity to each other, to R1 and to R2. Answer: PC1 to R1, R2 PC2 to R1, R2 PC3 to R1, R2 2) Configure and apply a numbered standard ACL on R1 which denies traffic from all hosts in the 10.0.2.0/2

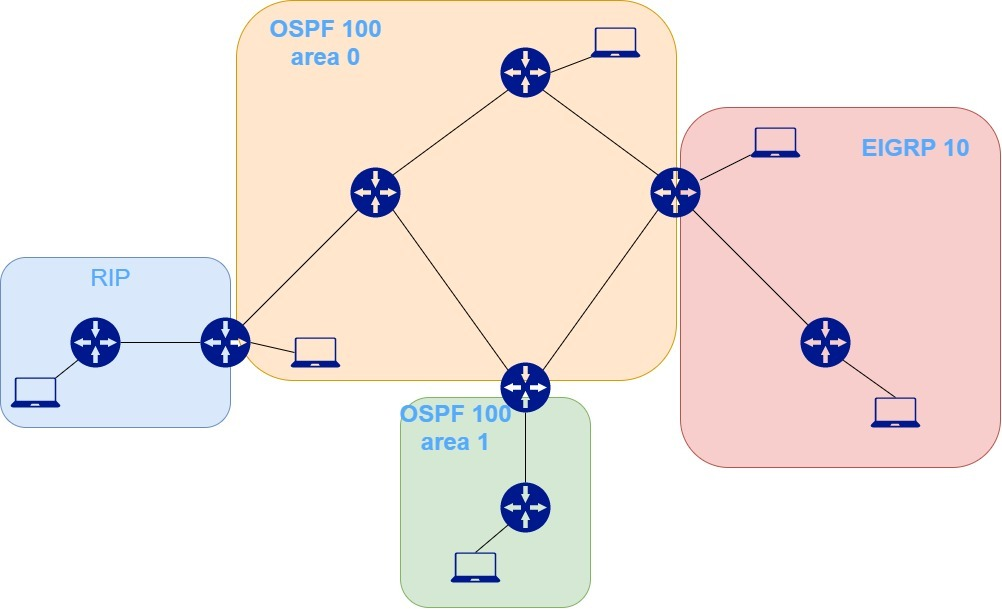

  Pada kesempatan kali ini saya diminta untuk menyelesaikan suatu scenario sebagai berikut: - jumlah router 8, masing2 router konek ke 1 pc - topology dan routing lihat gambar - objective semua pc bisa saling ping - silahkan design ip address yg proper dengan network tsb. Berikut Topologinya: Untuk menyelesaikan persoalan tersebut, saya susun topologinya pada Packet Tracer seperti pada gambar di bawah. Untuk Design IP Address antar Router saya gunakan IP 172.16.10.x/29 karena yang dibutuhkan masing-masing hanya 2 host per subnet.  Lalu untuk Ethernet LAN saya gunakan IP network 192.168.x.x/24 yang memuat 255 host per subnet. Agar kedepannya bila ada penambahan device pada LAN tersebut, IP-nya masih tersedia. Network Address Usable Host Range Start End 172.16.10.0 172.16.10.1 172.16.10.6 172.16.10.8 172.16.10.9 172.16.10.14 172.16.10.16 172.16.10.17 172.16.10.22 172.16.10.24 172.16.10.25 172.16.10.30 172.16.10.32 172.16.10.33 172.16.10.38 172.16.10.40 172.16.10.41 172.16.10.46 172.16.10
