Teguh Martyan

NAT Configuration – Lab Exercise Pada lab ini, anda akan mengkonfigurasi Network Address Translation static dan dynamic, serta Port Address Translation. Router, server dan PC sudah dikonfigurasi masing-masing dengan pengaturan network addressing. R1 adalah router edge WAN di perusahaan anda, yang secara default route ke router Service Provider  Kronologinya, Anda sudah membeli range alamat IP public 203.0.113.0/28. 203.0.113.1 sudah dipasangkan ke default gateway Service Provider SP1, 203.0.113.2 sudah dipasangkan ke router anda R1 pada interface f0/0 yang mengarah ke internet. Sedangkan 203.0.113.3 – 203.0.113.14 adalah sisa alamat IP public yang tersedia Ingat bahwa entri tabel age NAT Translation akan habis dengan cepat. Kirim traffic lagi apabila anda tidak melihat hasil yang diekspektasikan pada tabel. Lab Topology Static NAT 1) Int-S1 is your company’s web server. It must be reachable from external customers browsing the Internet. Configure NAT on R1 so that external customers

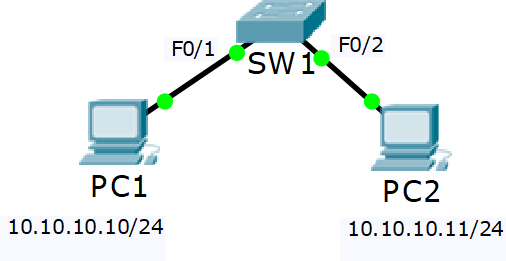

Port Security Configuration - Lab Exercise Pada lab ini anda akan mengkonfigurasi Port Security di jaringan kampus kecil. Lab Topology Disable Unused Ports 1) Disable all unused ports on SW1. This prevents unauthorised hosts plugging in to them to gain access to the network. Untuk melihat port-port mana saja yang tidak digunakan kita masukan command show ip interface brief . SW1#sh ip int brief Interface              IP-Address      OK? Method Status                Protocol  FastEthernet0/1        unassigned      YES manual up                    up  FastEthernet0/2        unassigned      YES manual up                    up  FastEthernet0/3        unassigned      YES manual down                  down  FastEthernet0/4        unassigned      YES manual down                  down  FastEthernet0/5        unassigned      YES manual down                  down  FastEthernet0/6        unassigned      YES manual down                  down  FastEthernet0/7        unassigned      YES manual down
